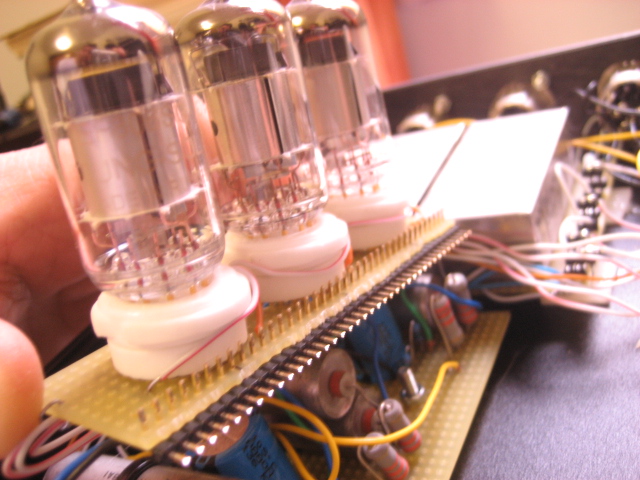

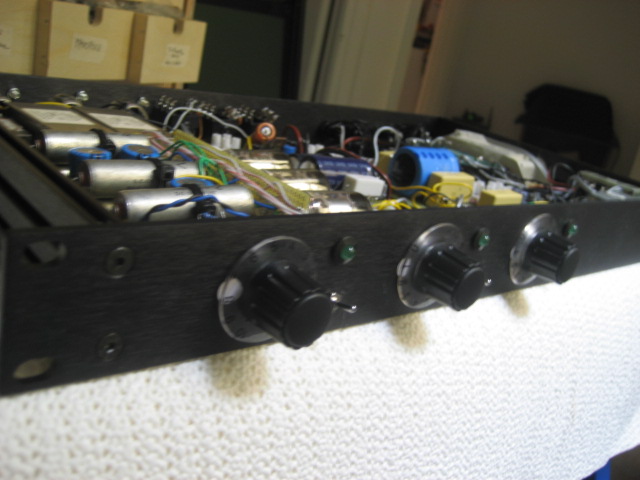

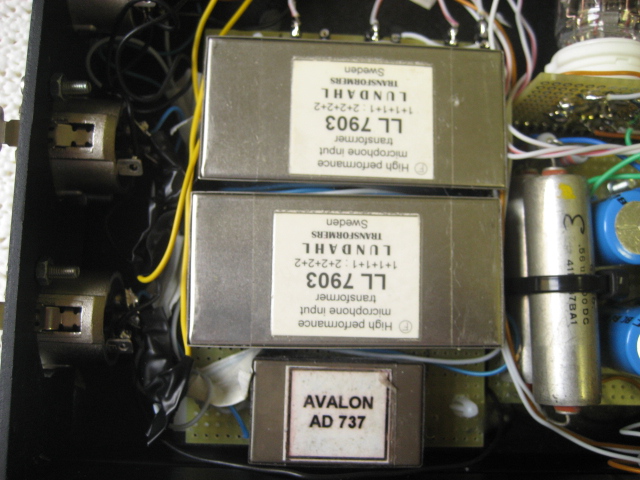

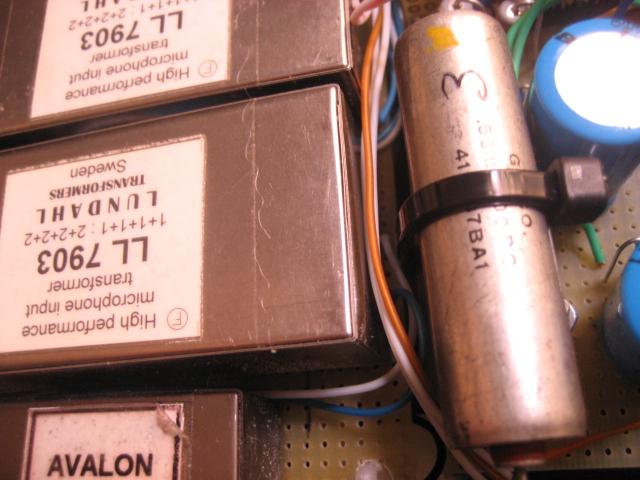

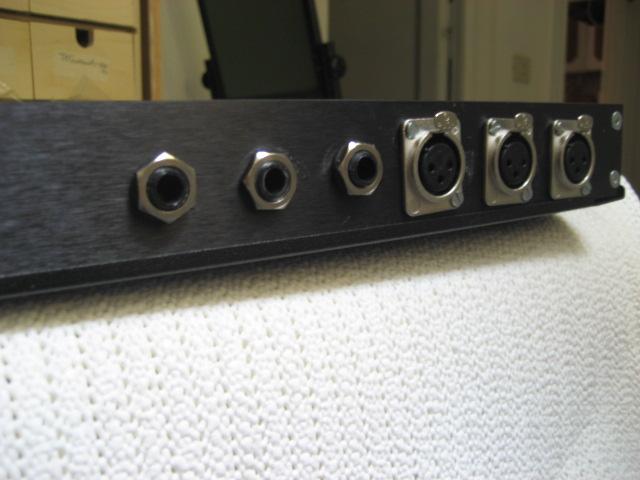

PREAMPLIFICATORE 3 CANALI CON EF806 da utilizzare per live. Il preamplificatore e' di altissima qualita'. Ogni canale fa uso di un trasformatore lundhal e di una valvola ef806 (valvola migliore della ef86) connessa a triodo. Il guadagno dello stadio e' di circa 25-30db .Il trasformatore lundahl e' connesso in salita con un rapporto di 1:8 (ulteriore guadagno). L'alimentatore e' semplicissimo da costruire: utilizza per la tensione anodica due trasformatori da 6VA +-15 volt connessi al contrario in modo da ottenere una tensione continua di 300V . Il primo trasformatore da 220 a 30 , il secondo da 30 a 220 Volt. Con un filtro a pi-greco induttivo la tensione viene filtrata e riportata a 240 volt continui. Per i filamenti ho utilizzato un secondo trasformatore da 1A 7,5V sempre con filtro pigreco resistivo ottenendo 6,3 volt .Le tensioni cosi ottenute sono molto pulite e prive di ripple udibile. La componentistica utilizzata e' di alta qualita' : condensatori in carta-olio sull'uscita anodica del segnale e condensatori a bassa impedenza e bypassati con poliestere sul catodo . Le uscite sono sbilanciate perche' i tre preampli sono stati pensati per entrare nell'insert di un mixer Soundcraft 20 Canali , in modo da scavalcare lo stadio d'ingresso di questo mixer, molto scadente . Il mixer e' stato precedentemente migliorato e up-gradato con circuiti integrati di ultima generazione: gli opa2604 e gli ad8066 . Anche per l'alimentatore del preamplificatore sono stati utilizzati condensatori di alta qualita' . Il segnale puo' essere attenuato con uno switch a 12 posizioni posto dopo il condensatore carta-olio sull'uscita. L' alimentazione phantom 48V e' stata ricavata da un elevatore di tensione, prelevando la tensione dal secondario (da 15 Volt a 60 V ) e stabilizzata con un integrato . Lo switch e il led verde sul frontale del rack ci indicano il funzionamento dell'alimentazione phantom.
