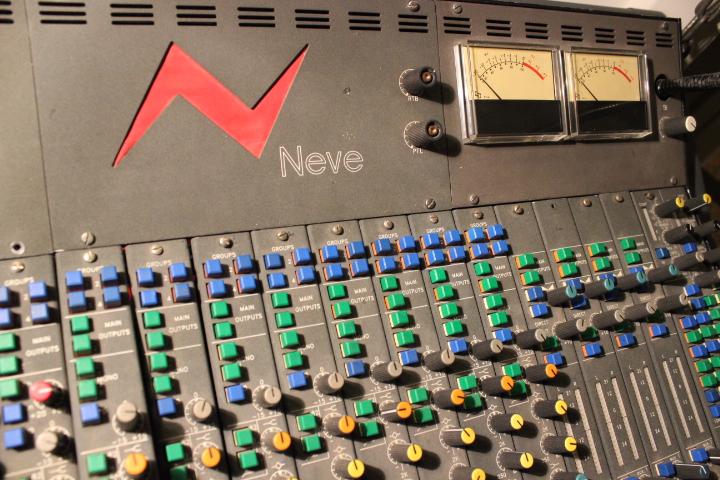

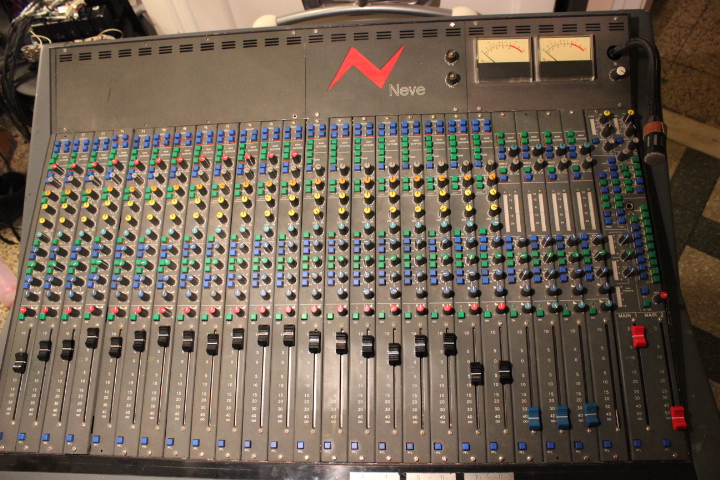

Riparazione e up-grade di un mixer Neve per studio di registrazione.
Il lavoro di riparazione è consistito nella riparazione dell'alimentatore malfunzionante e in continua protezione.
L'alimentazione è stata ripensata e riprogettata continuando a tenere come stabilizzatori i transistor di potenza

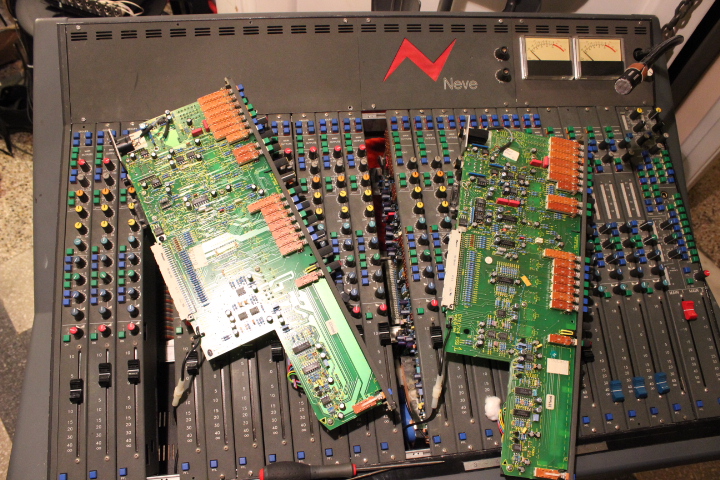

2N3055 + complementare MJ2955. Sono stati ripararati alcuni canali malfunzionanti.

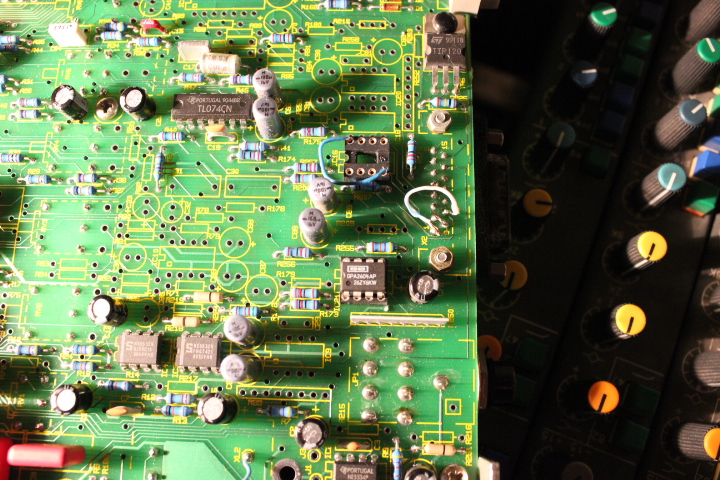

Il secondo step è consistito nell'up grade dei canali : ho sostituito gli ne5532 con gli opa2604 molto piu' bensuonanti e di ultima generazione .

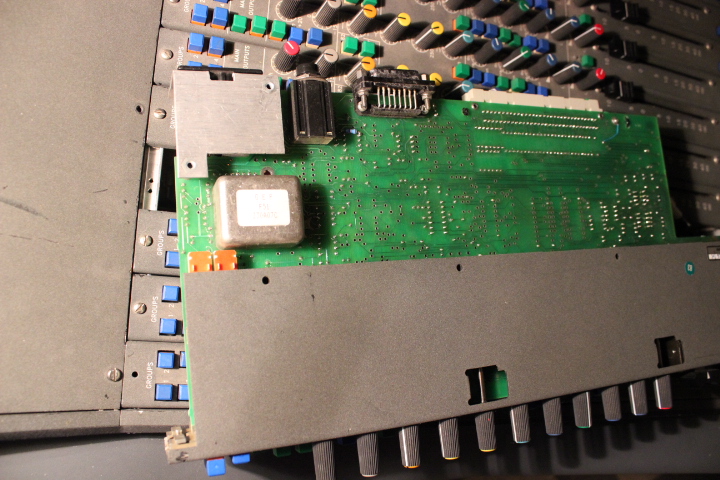

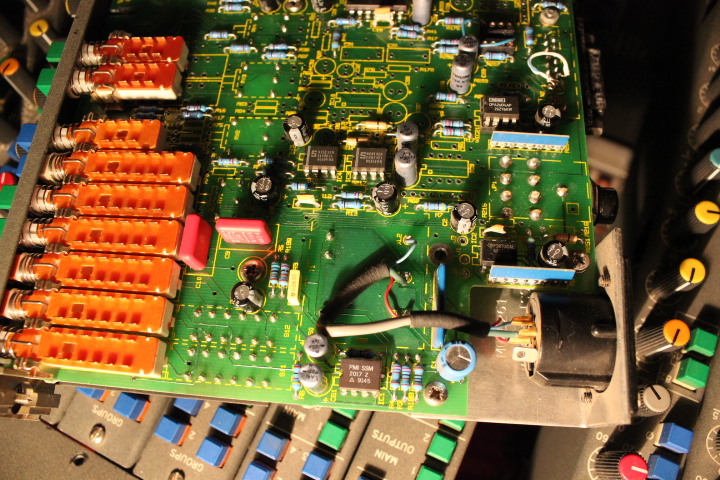

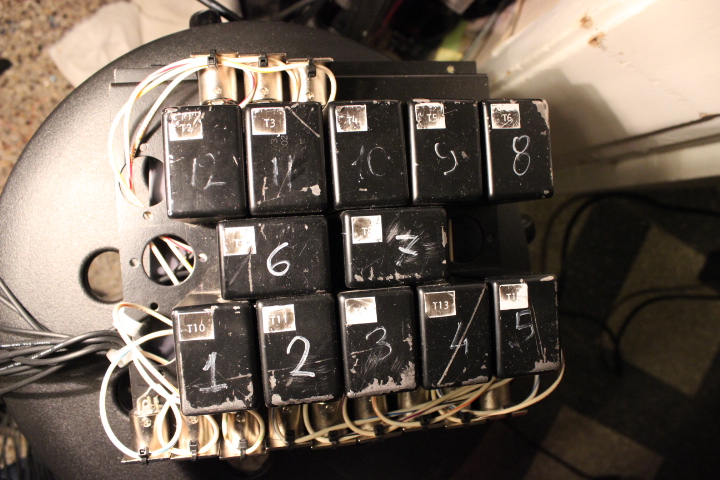

Ho sostituito i driver di uscita su ogni canale ssm2142 con dei trasformatori UTC . Questi trasformatori vengono pilotati dagli opa2604.

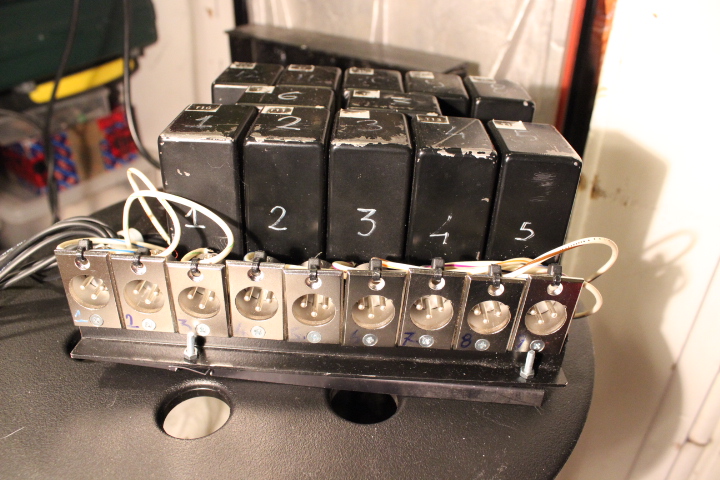

Di conseguenza i 12 canali microfonici hanno 12 uscite separate con l'input e l'output a trasformatori. Il suono è di alta qualità
e il mixer può essere sia come preamplificatore che come sommatore .
Le uscite main hanno dei grossi trasformatori di uscita.
La difficoltà maggiore è stata la mancanza di schema elettrico. Il mixer infatti è pieno di send e return su ogni canale . Se non vendono impostati i canali , il mixer non funziona .
L'impostazione avviene su una presa da 15 contatti presente su ogni scheda
